Kreslicí efektor

Kreslení pomocí 3D tiskárny je poměrně jednoduchou záležitostí a přitom dokáže vyučovací hodiny zajímavým způsobem zpestřit. Pokud budeme chtít, můžeme propojit několik oborů počínaje matematikou, přes zeměpis, informatiku a konče třeba výtvarnou výchovou. Více o této problematice se můžete dočíst v článku Kreslení trochu jinak.

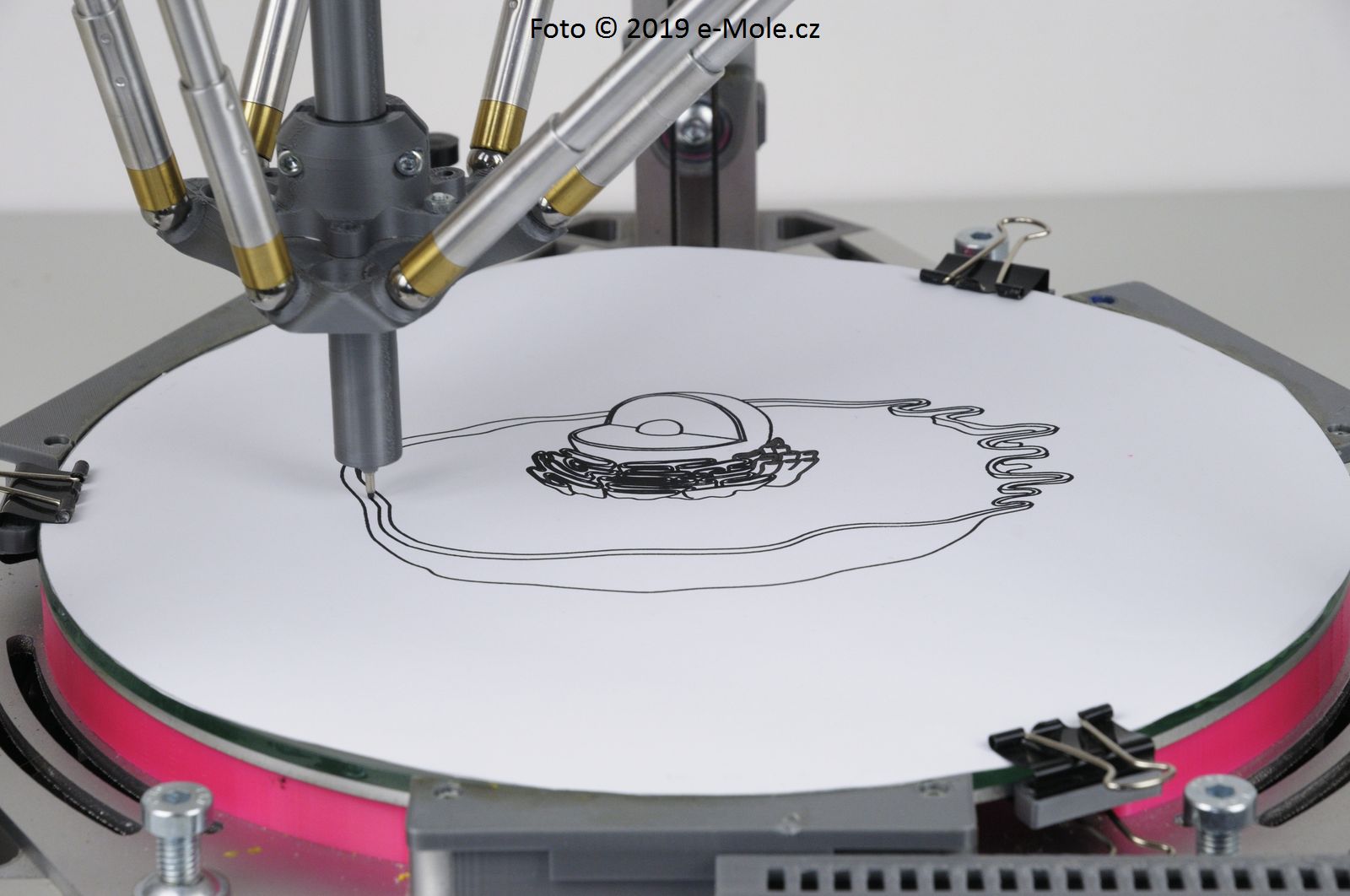

Abychom mohli s 3D tiskárnou kreslit, potřebujeme nějaký držák pro kreslicí nástroj. Pro našeho delta robota Molestock jsme připravili držák, který si můžete snadno vyrobit. Skládá se ze tří hlavních částí. První je univerzální efektorová destička. Druhý díl je objímka, která se na univerzální efektorovou destičku přišroubuje. Třetím dílem je vlastní pouzdro na kreslicí nástroj. Ke kreslení používáme popisovač KOH-I-NOOR fine liner 7141 nebo KOOH-I-NOOR fix (tomu odpovídají dvě různá pouzdra). Celý sestavený držák je vidět na prvních dvou fotografiích. Co všechno budeme ke stavbě držáku potřebovat, najdete v následujícím seznamu.

Potřebné díly
  1. všechny 3D tištěné díly (viz. tlačítko Stáhnout soubory s 3D modely),
  2. 6 ks ocelových ložiskových kuliček průměru 10 mm (z magnetické oceli, budou je držet magnety v závěsných ramenech),
  3. 5 ks matiček M3,
  4. 3 ks imbusových šroubků M3×16,
  5. 2 ks imbusových šroubků M3×12,
  6. 1 ks pružinka tlačná, ne moc silná (délka cca 26 mm a průměr ideálně 7,5 mm), použít se dá případně i běžná pružinka z „propisky“.
Postup sestavení
  1. Kuličky dobře odmastíme (např. acetonem) a vlepíme je do jamek v univerzální efektorové destičce (osvědčilo se nám lepidlo Loctite Super Attak Power Flex Gel).
  2. Objímku, která se skládá ze dvou částí, dobře začistíme v místech, kam přijdou vložit matičky a zapustit hlavy šroubků (obojí musí jít volně vložit až na doraz). Pohyblivou menší část objímky přichytíme lehce šroubky M3×12.
  3. Na efektorovou destičku přišroubujeme pomocí tří šroubků M3×16 objímku. Z šesti otvorů použijeme pouze tři, a to „na přeskáčku“ (po 120°). Je dobré orientovat hlavičky šroubů dolů, budou tedy na spodní straně efektorové destičky.
  4. Do šroubovacího uzávěru pouzdra vložíme pružinku. V ideálním případě zacvakne do otvoru na dně uzávěru. Pokud ne, můžeme ji přilepit třeba tavným lepidlem. Ještě předtím ale vložíme do pouzdra popisovač a vyzkoušíme, jakou silou bude pružinka při kreslení na hrot tlačit (tlak na hrot nesmí být moc velký). Pokud pružinka na hrot tlačí příliš, použijeme jinou, slabší pružinku, nebo případně pružinku zkrátíme.
  5. Na závěr zavěsíme efektorovou destičku s objímkou na ramena a vložíme pouzdro do objímky. Potom nastavíme správnou výšku posunováním pouzdra v objímce. Postup je popsán v článku Kreslení trochu jinak, v kapitole Nastavení držáku na tužku.
Možné problémy, na které někteří uživatelé narazili
  • Nemáme pružinku správné velikosti a síly. – Pružinka se dá „namotat“ z kusu tiskové struny z PLA. Připravíme si válcový předmět správného průměru a varnou konvici s horkou vodou. Tiskovou strunu rozdělíme na dvě části a ty ponoříme do vařící vody. Po vyjmutí z vody oba kusy těsně vedle sebe namotáme na připravený předmět. Po vychladnutí a sejmutí tím získáme dvě pružinky se stoupáním odpovídajícím tloušťce tiskové struny. Finálně pružinku zkrátíme na požadovanou délku.
  • Popisovač v pouzdru drhne a zasekává se. – Otvor, kterým prochází konec popisovače, musí být co nejtěsnější, jinak nebude kreslení přesné. Někdy ale dělá zmíněný problém vnější hrana otvoru. Zkuste hranu lehce obkroužit skalpelem a zvětšit ji tak o nějakou tu desetinku.
  • Šroubovací uzávěr nejde zašroubovat, asi je moc velký. – V tomto případě hodně záleží na seřízení vaší 3D tiskárny, ale také na nastavení sliceru. Pouzdro i s uzávěrem tiskněte ze stejného materiálu a se stejnou výškou vrstvy (v případě trysky s průměrem 0,4 mm bude výška vrstvy 0,2 mm či méně). Tyto problémy může také dělat příliš mohutný „šev“ (to jsou ta místa, kde tryska vrstvu začíná a končí). Šev můžete jemným pilníkem lehce zabrousit nebo nastavit slicer tak, aby šev tolik nevystupoval, případně vůbec nevznikal. Vyřešit tento problém může i malá kapička oleje na závitu před prvním zašroubováním.
